簡述臥式離心泵的一些結構
時間：2020-7-11 11:21:29來源：m.rangniang.cn作者：綠邦泵業

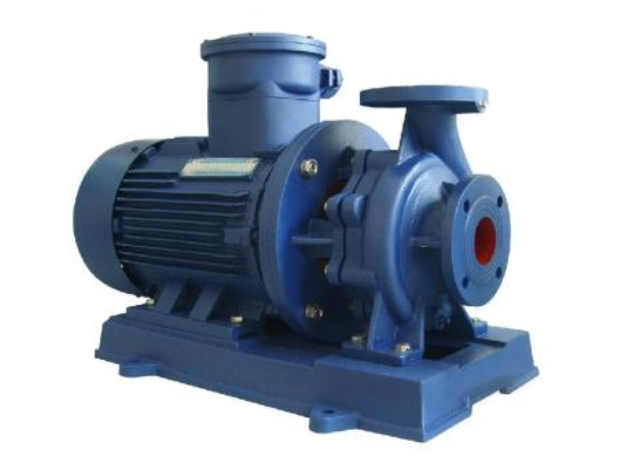

臥式離心泵結構說明
1、泵殼體部分
泵殼體部分主要由軸承、前段、中段、后段、導葉等用螺栓聯接成全體，前段吸入口中線呈水平線，后段吐出口中線與水平垂直。
2、轉子部分
轉子部分主要由軸承及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分的葉輪數目是依據泵的級數而定。
3、軸承部分
本D型泵軸承有滑動軸承和滾動軸承兩種，按型號不同而定，均不承受軸向力。泵在運行中應當答應轉子部分在泵殼體中軸向游動，不能選用向心軸承。
4、泵的密封
泵的前段、中段、后段之間密封面均選用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予及時替換。
5、平衡組織
平衡組織由平衡環、平衡盤、平衡套等組成，平衡組織用于平衡泵的軸向力。
在下述操作程序中，請留意“正告”、“小心”、“留意”標記詞，這些詞旨在強調人身安定和恰當?shù)牟僮鞣椒靶蘩矸矫娴囊c，其詞義解釋如下：
正告： 操作程序、習氣等若違反，或許引起人身傷亡事故
小心： 操作程序、習氣等若違反，或許引起對設備的損壞
留意： 操作程序、條件等應引起高度重視
1、泵殼體部分
泵殼體部分主要由軸承、前段、中段、后段、導葉等用螺栓聯接成全體，前段吸入口中線呈水平線，后段吐出口中線與水平垂直。
2、轉子部分
轉子部分主要由軸承及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分的葉輪數目是依據泵的級數而定。
3、軸承部分
本D型泵軸承有滑動軸承和滾動軸承兩種，按型號不同而定，均不承受軸向力。泵在運行中應當答應轉子部分在泵殼體中軸向游動，不能選用向心軸承。
4、泵的密封
泵的前段、中段、后段之間密封面均選用二硫化鉬潤滑脂密封，轉子部分與固定部分之間靠密封環、導葉套、填料密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予及時替換。
5、平衡組織
平衡組織由平衡環、平衡盤、平衡套等組成，平衡組織用于平衡泵的軸向力。
在下述操作程序中，請留意“正告”、“小心”、“留意”標記詞，這些詞旨在強調人身安定和恰當?shù)牟僮鞣椒靶蘩矸矫娴囊c，其詞義解釋如下：
正告： 操作程序、習氣等若違反，或許引起人身傷亡事故
小心： 操作程序、習氣等若違反，或許引起對設備的損壞
留意： 操作程序、條件等應引起高度重視
