水環式真空泵及其原理介紹說明
時間：2020-8-10 10:44:37來源：m.rangniang.cn作者：綠邦泵業

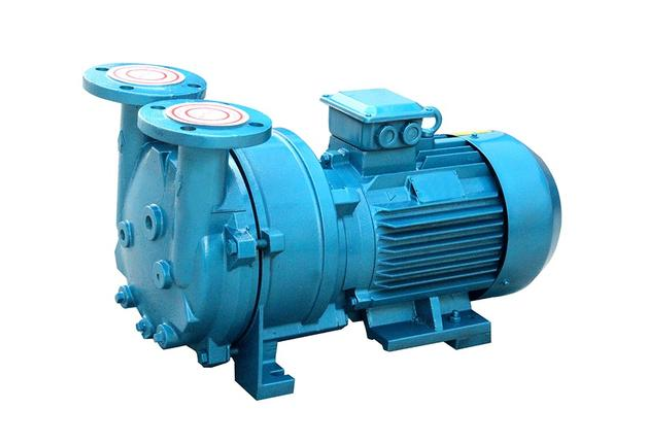

水環式真空泵是帶有多葉片的轉子偏疼裝在泵殼內。當它旋轉時，把液體拋向泵殼并構成與泵殼同心的液環，液環同轉子葉片構成了容積周期變化的旋改變?nèi)菡婵毡�。�?dāng)作業液體為水時，稱水環式真空泵。
二、水環式真空泵作業原理：
在泵體中裝有適量的水作為作業液。當葉輪順時針旋轉時，水被葉輪拋向四周，因?yàn)殡x心力的效果，水構成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的上部分內外表恰好與葉輪輪轂相切，水環的下部?jī)?nèi)外表剛好與葉片頂端觸摸（實際上葉片在水環內有必定的刺進深度）。此時葉輪輪轂與水環之間構成一個月牙形空間，而這一空間又被葉輪分成葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪持續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被掃除泵外。如此葉輪每滾動一周，葉片間的空間吸排一次，許多空間不停地作業，泵就連續不斷地抽吸或壓送氣體。
當作為壓縮機使用時，泵排氣口接有氣水別離器。汽水混合物進入氣水別離器后主動別離，氣體由排氣管輸送到所需要體系而作業，水經過主動溢水開關放出。壓縮氣體時，作業水極易發熱，水由泵出口排出，溫度會變得較高，因此在氣水別離器的底部，要不斷地供給冷水，以彌補被放走的熱水，一起起冷卻效果，使作業水溫度不致過高，然后保證壓縮機功能，到達技術指標，滿意工藝要求。
