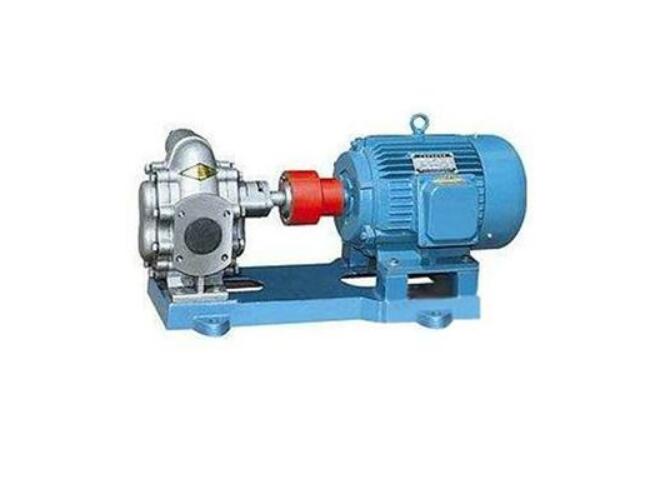

齒輪油泵的流量應該如何來計算
時間：2020-9-8 15:13:59來源：m.rangniang.cn作者：綠邦泵業
齒輪油泵的排量V相當于一對齒輪所有齒谷容積之和，假如齒谷容積大致等于輪齒的體積，那么齒輪油泵的排量等于一個齒輪的齒谷容積和輪齒容積體積的總和，即相當于以有效齒高(h=2m)和齒寬構成的平面所掃過的環形體積，即：
V =πDhB = 27πzm²B
式中：D為齒輪分度圓直徑，D=mz(cm)；h為有效齒高，h=2m(cm)；B為齒輪寬；m為齒輪模數(cm)；z為齒數。
實際上齒谷的容積要比輪齒的體積稍大，故上式中的π常以3.33代替，則式(3-10)可寫成：
V=6.66zm²B
齒輪油泵的流量q(1/min)為：
q=6.66zm²Bηv-3 X10
式中：n為齒輪油泵轉速；ηv為齒輪油泵的容積效率。
實際上齒輪油泵的輸油量是有脈動的，所表示的是泵的平均輸油量。
從上面公式可以看出流量和幾個主要參數的關系為：
(1)輸油量與齒輪模數m的平方成正比。
(2)在泵的體積一定時，齒數少，模數就大，故輸油量增加，但流量脈動大；齒數增加時，模數就小，輸油量減少，流量脈動也小。用于機床上的低壓齒輪油泵，取z=13～19，而中高壓齒輪油泵，取z=6～14，齒數z＜14時，要進行修正。
(3)輸油量和齒寬B、轉速n成正比。一般齒寬B=(6～10)m；轉速n為750r/min：1000 r/min、1500r/min，轉速過高，會造成吸油不足，轉速過低，泵也不能正常工作。一般齒輪的較大圓周速度不應大于5～6m/s。
V =πDhB = 27πzm²B
式中：D為齒輪分度圓直徑，D=mz(cm)；h為有效齒高，h=2m(cm)；B為齒輪寬；m為齒輪模數(cm)；z為齒數。
實際上齒谷的容積要比輪齒的體積稍大，故上式中的π常以3.33代替，則式(3-10)可寫成：
V=6.66zm²B
齒輪油泵的流量q(1/min)為：
q=6.66zm²Bηv-3 X10
式中：n為齒輪油泵轉速；ηv為齒輪油泵的容積效率。
實際上齒輪油泵的輸油量是有脈動的，所表示的是泵的平均輸油量。
從上面公式可以看出流量和幾個主要參數的關系為：
(1)輸油量與齒輪模數m的平方成正比。
(2)在泵的體積一定時，齒數少，模數就大，故輸油量增加，但流量脈動大；齒數增加時，模數就小，輸油量減少，流量脈動也小。用于機床上的低壓齒輪油泵，取z=13～19，而中高壓齒輪油泵，取z=6～14，齒數z＜14時，要進行修正。
(3)輸油量和齒寬B、轉速n成正比。一般齒寬B=(6～10)m；轉速n為750r/min：1000 r/min、1500r/min，轉速過高，會造成吸油不足，轉速過低，泵也不能正常工作。一般齒輪的較大圓周速度不應大于5～6m/s。
